分段式单总线布线和双回路电源之间有什么区别

全部展开
提出的条件是，双回路管路位于不同的母线上，并假定可以在不考虑工作模式的情况下进行以下比较。1.每个间隔与双汇流条相比，双汇流条在单个母线段中具有一系列隔离开关。
个别公交的投资略有节省。
2.如果是双母线，则可以交替进行母线维护，直到母线关闭为止，而不会影响电源。为了维护或扩展单个母线段中的母线，必须停止低压侧的主变压器（如果两个母线均具有主变压器）。
因此，就供电可靠性而言，双排优于单排。
通常，使用单个总线段不会在两个回路中起作用。

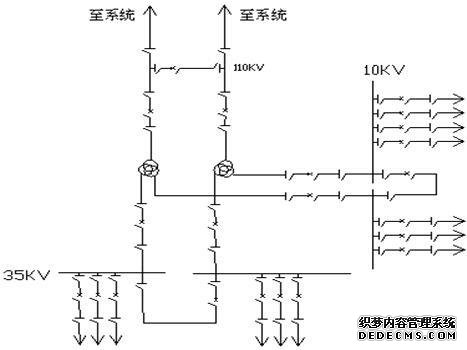

单个总线连接中的每个电路都通过一组断路器和总线隔离器连接到总线。当有多个输入和输出电路时，该电路可以适应负载的变化，并且导体电缆可以从任何电源获取电源，但是即使电源被切断，也可以保证电源。汇流条连接在引线电路和电源电路之间。图1显示了一条总线。
QF断路器用于在正常操作期间打开和关闭电路，并在发生故障时断开电路。QS隔离开关用于确保隔离设备的电源已隔离，并在断开电路后建立清晰可见的隔离点。确保考试的人身安全。
在单总线连接中，每个电路都配备了一个断路器，其中一个断路器在断路器的两侧都配备了隔离开关，并且输出线L2连接到W总线。2QF断路器和隔离开关21QS，23QS。
连接至汇流条的隔离开关21QS称为汇流条隔离开关，连接至线路的隔离开关23QS称为线路隔离开关。
